Trong các nghiên cứu về pin sinh học Microbial Fuel Cell (MFC) và các hệ thống điện sinh học tương tự, điện áp phát sinh từ quá trình hoạt động của vi sinh vật thường có giá trị nhỏ và thay đổi theo thời gian. Việc theo dõi chính xác sự biến động điện áp là yếu tố quan trọng để đánh giá hiệu quả của hệ thống, phân tích đặc tính hoạt động của vi sinh vật và tối ưu hóa các điều kiện thí nghiệm.
Để phục vụ cho các nghiên cứu này, thiết bị đo và ghi dữ liệu điện áp thời gian thực được thiết kế nhằm thu thập và lưu trữ dữ liệu điện áp một chiều từ các hệ thống điện sinh học. Thiết bị cho phép đo đồng thời hai nguồn điện áp độc lập, hiển thị dữ liệu trực tiếp trên màn hình và ghi lại toàn bộ quá trình đo vào bộ nhớ ngoài để phục vụ cho việc phân tích dữ liệu sau thí nghiệm.
Thiết bị được phát triển với mục tiêu đơn giản, ổn định và phù hợp cho các thí nghiệm dài hạn, đặc biệt trong các nghiên cứu liên quan đến pin sinh học và các hệ thống điện hóa sinh học.

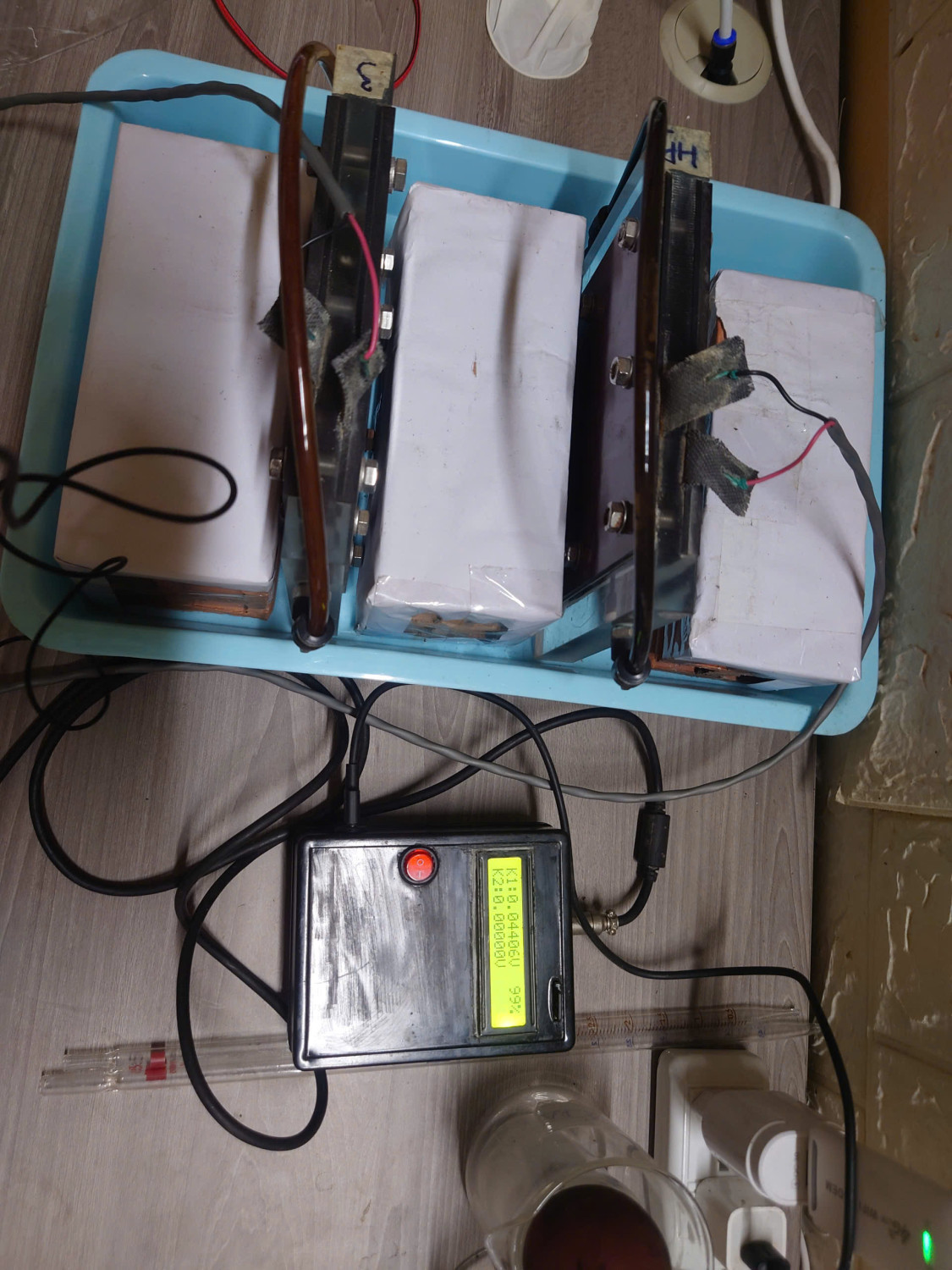

Thiết bị có kích thước nhỏ gọn, tích hợp màn hình hiển thị và bộ lưu trữ dữ liệu. Người sử dụng có thể dễ dàng kết nối các nguồn điện áp cần đo và theo dõi dữ liệu trực tiếp trong quá trình vận hành.
Thiết bị đo điện áp hoạt động dựa trên hệ thống đo điện áp một chiều có độ phân giải cao. Điện áp từ hệ thống pin sinh học hoặc các nguồn điện sinh học được đưa vào các kênh đo của thiết bị. Bộ đo điện áp sẽ xử lý tín hiệu và chuyển đổi thành dữ liệu số với độ chính xác cao.
Dữ liệu điện áp sau khi được đo sẽ được:
hiển thị trực tiếp trên màn hình LCD theo thời gian thực
ghi lại liên tục vào thẻ nhớ microSD
lưu trữ dưới dạng tệp dữ liệu có thể phân tích bằng các phần mềm bảng tính
Thiết bị được thiết kế để hoạt động tự động. Sau khi cấp nguồn, hệ thống sẽ bắt đầu quá trình đo và ghi dữ liệu mà không cần cấu hình thủ công.
Trong các thí nghiệm điện sinh học, việc theo dõi điện áp trong thời gian dài là rất cần thiết để đánh giá quá trình hoạt động của hệ vi sinh. Thiết bị ghi dữ liệu điện áp được thiết kế để lấy mẫu theo chu kỳ cố định và lưu trữ dữ liệu liên tục trong suốt quá trình thí nghiệm.
Mỗi lần khởi động thiết bị, một tệp dữ liệu mới sẽ được tạo tự động. Tên tệp được đánh số theo thứ tự nhằm tránh trùng lặp và giúp người sử dụng dễ dàng quản lý dữ liệu đo.
Dữ liệu được lưu dưới định dạng CSV, cho phép mở trực tiếp bằng các phần mềm như Microsoft Excel. Nhờ đó, người dùng có thể dễ dàng xử lý, vẽ đồ thị và phân tích sự biến động điện áp theo thời gian.
Thiết bị hỗ trợ hai kênh đo độc lập, cho phép theo dõi đồng thời hai cell pin sinh học hoặc hai nguồn điện áp khác nhau trong cùng một thí nghiệm. Điều này giúp các nhà nghiên cứu dễ dàng so sánh hoạt động của các hệ thống thí nghiệm khác nhau hoặc đánh giá hiệu quả của các điều kiện vận hành khác nhau.
Việc đo đồng thời nhiều kênh giúp tiết kiệm thời gian thí nghiệm và đảm bảo dữ liệu được thu thập trong cùng điều kiện môi trường.
Thiết bị được thiết kế với kích thước nhỏ gọn, thuận tiện cho việc sử dụng trong phòng thí nghiệm hoặc trong các mô hình nghiên cứu ngoài hiện trường. Hệ thống sử dụng nguồn điện 5V DC thông qua cổng USB Type-C và được tích hợp pin để đảm bảo thiết bị có thể hoạt động ổn định trong thời gian dài.

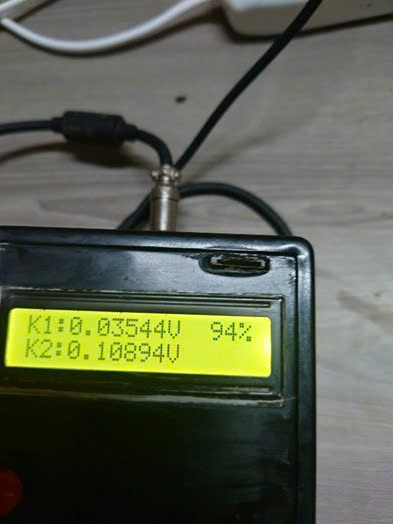

Màn hình LCD hiển thị trực tiếp thời gian và điện áp của từng kênh đo, giúp người sử dụng có thể theo dõi trạng thái hoạt động của hệ thống ngay trên thiết bị mà không cần kết nối máy tính.
| Thông số | Giá trị |
| Chức năng chính | Đo và ghi dữ liệu điện áp một chiều theo thời gian thực |
| Số kênh đo | 2 kênh đo độc lập (có thể mở rộng) |
| Dải đo điện áp | 0 – 5 V DC |
| Độ phân giải | 0.00001 V (10 µV) |
| Sai số đo | ±50 µV |
| Tần số lấy mẫu | 1 mẫu/giây |
| Lưu trữ dữ liệu | Thẻ nhớ microSD, định dạng *.csv |
| Quản lý tệp | Tự động tạo file DATA000.csv, DATA001.csv |
| Hiển thị | Màn hình LCD hiển thị thời gian và điện áp từng kênh |
| Nguồn cấp | 5V DC qua cổng USB Type-C, pin tích hợp 22 Wh |
| Kích thước | 112 × 88 × 55 mm |
| Khối lượng | 150 g |
| Điều kiện hoạt động | 10 – 40°C, độ ẩm < 85% RH |
Thiết bị được thiết kế để đo và ghi nhận các tín hiệu điện áp một chiều có biên độ nhỏ, phù hợp cho nhiều ứng dụng nghiên cứu và thí nghiệm khác nhau. Nhờ độ phân giải cao và khả năng ghi dữ liệu liên tục theo thời gian, thiết bị có thể được sử dụng trong nhiều lĩnh vực đo lường điện áp trong phòng thí nghiệm.
Một số ứng dụng tiêu biểu của thiết bị gồm:
Nghiên cứu pin sinh học Microbial Fuel Cell (MFC)
Theo dõi điện áp trong các hệ thống điện hóa sinh học
Đo và ghi dữ liệu điện áp từ các cell pin, pin nhiên liệu hoặc nguồn điện thử nghiệm
Giám sát điện áp trong các mô hình nghiên cứu năng lượng tái tạo quy mô nhỏ
Theo dõi tín hiệu điện áp phát sinh từ các cảm biến điện hóa hoặc cảm biến môi trường
Ghi dữ liệu điện áp trong các thí nghiệm điện tử và thiết bị đo lường
Thu thập dữ liệu điện áp phục vụ nghiên cứu khoa học và phân tích dữ liệu dài hạn
Nhờ khả năng đo chính xác và lưu trữ dữ liệu liên tục, thiết bị phù hợp cho các thí nghiệm cần theo dõi biến động điện áp theo thời gian, đặc biệt trong các nghiên cứu khoa học, thí nghiệm môi trường và các hệ thống điện áp thấp.
